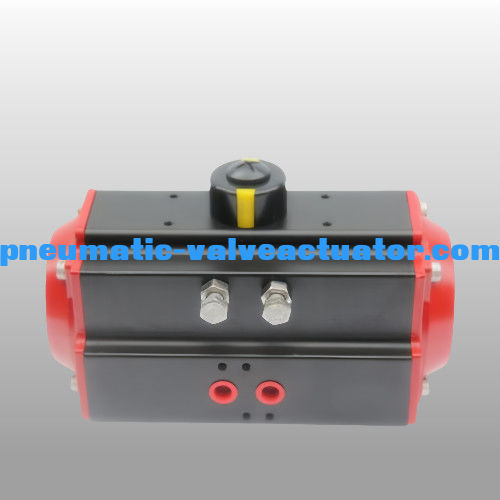

ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา
  • ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา
  • ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา
  • ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา
ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา

ชั้นวางและเฟืองขับวาล์วแบบนิวเมติกแบบปรับแต่งได้, แอคชูเอเตอร์นิวเมติกแบบหมุน 90 องศา

สถานที่กำเนิด จีน
ชื่อแบรนด์ OEM
ได้รับการรับรอง CE,ATEX,ISO9001
หมายเลขรุ่น AT32-AT400
รายละเอียดสินค้า
ประเภท:
การผลิตสปริงสองครั้ง
วัสดุ:
อลูมิเนียมสลัด
โครงสร้าง:
แร็คแอนด์พิเนียน
แอปพลิเคชัน:
วาล์วควบคุมอัตโนมัติ
พลัง:
นิวเมติกส์
อุณหภูมิ:
อุณหภูมิปกติอุณหภูมิต่ำอุณหภูมิสูง
สื่อ:
น้ำมันหรือน้ำไฮดรอลิก
สี:
RAL5021.BLUE, GREY ตามข้อกำหนดของลูกค้าปรับแต่ง
ขนาด:
32 มม. ถึง 400 มม.
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ
1PCS
ราคา
10-2000
รายละเอียดการบรรจุ
โฟม+กล่องกล่อง+กล่องไม้
เวลาการส่งมอบ
3-7 วัน
เงื่อนไขการชำระเงิน
T/T
สามารถในการผลิต
1,000 ชิ้นต่อวัน
คําอธิบายสินค้า

ชุดขับเคลื่อนวาล์วนิวเมติกแบบปรับแต่งเอง แร็คแอนด์พิเนียน ควอเตอร์เทิร์น นิวเมติกแอคชูเอเตอร์



แอคชูเอเตอร์นิวเมติก


วัสดุ อลูมิเนียมอัลลอยด์อัดขึ้นรูป
มุมการหมุน 0~90 องศา
โครงสร้าง แร็คแอนด์พิเนียน โรตารีแอคชูเอเตอร์
แรงดันใช้งาน 2~8 บาร์
การเคลือบผิว การชุบแข็งแบบอะโนไดซ์
อุณหภูมิใช้งาน อุณหภูมิปกติ: -20ºC(-4°F) ~ 80ºC (+176°F);

อุณหภูมิสูง: -15ºC(+5°F) ~ 150ºC (+302°F);

อุณหภูมิต่ำ: -40ºC(-104°F) ~ 80ºC (+176°F).
การเชื่อมต่อ NAMUR, ISO5211 และ DIN3337
การใช้งาน บอลวาล์ว, บัตเตอร์ฟลายวาล์ว และเครื่องจักรแบบหมุน
สีของตัวเครื่อง สีเทา, สีดำ, สีฟ้า, สีน้ำเงินเข้ม, สีแดง, สีส้ม





คำชี้แจงการใช้งานและการเลือกแอคชูเอเตอร์นิวเมติกซีรีส์ AT



ผ่านการวิจัย พัฒนา และออกแบบ แอคชูเอเตอร์นิวเมติกซีรีส์ AT ได้รวมเอาเทคโนโลยี วัสดุ และแนวคิดที่เป็นนวัตกรรมล่าสุด ผลิตภัณฑ์นี้มีคุณสมบัติเด่นดังต่อไปนี้

สอดคล้องกับข้อกำหนดล่าสุด: ISO5211,DIN3337 และ VDINDE-3854,NAMUR

ตัวเครื่องอะลูมิเนียมความเข้มข้นสูงแบบอัดขึ้นรูป มี  พื้นผิวภายในที่ผ่านการขัดเงา  เคลือบด้วยออกซิเดชันแบบอะโนดแข็งเพื่ออายุการใช้งานที่ยาวนาน LATO32ค่าสัมประสิทธิ์ ของแรงเสียดทานและประสิทธิภาพที่รวดเร็ว .โครงสร้างที่กะทัดรัดและ ทันสมัย

พร้อมกับข้อกำหนดหลายประการทำให้ การเลือกทั้งประหยัดและเป็นประโยชน์พื้นผิวการทำงานทั้งหมดใช้แบริ่งคุณภาพสูง  ส่งผลให้ แรงเสียดทานต่ำ อายุการใช้งานสูง และไม่มีเสียงรบกวน

สลักปรับระยะชักภายนอกอิสระสองตัว การปรับ สามารถปรับได้อย่างง่ายดายและแม่นยำ ±

5°ทั้งทิศทางการเปิดและปิดแอคชูเอเตอร์ที่มีโครงร่างเดียวกันมีโหมดการทำงานแบบ Double Acting และ Single Acting (Spring -Return) Spring-Return มีสไตล์แบบปกติเปิดและปกติปิดไฟแสดงสถานะแบบหลายฟังก์ชันพร้อม NAMUR สะดวกสำหรับการติดตั้งอุปกรณ์เสริมสปริงโหลดที่ถูกอัดไว้ล่วงหน้าสะดวกสำหรับการติดตั้งและถอดออกอย่างปลอดภัย

ลูกสูบและฝาครอบปลายอะลูมิเนียมหล่อขึ้นรูปมีความเข้มข้นสูงและน้ำหนักเบา

มีวัสดุโอริงที่แตกต่างกันสำหรับอุณหภูมิสูงและต่ำ

โซลินอยด์

 วาล์วติดตั้งได้ง่ายโดยไม่ต้องใช้แผ่นเชื่อมต่อ

คุณสมบัติหลัก

แอคชูเอเตอร์แบบหมุนนิวเมติกถูกนำมาใช้กันอย่างแพร่หลายในบอลวาล์วและบัตเตอร์ฟลายวาล์วต้นทุนต่ำ, การออกแบบที่กะทัดรัด, อายุการใช้งานยาวนาน



ประเภทแอคชูเอเตอร์นิวเมติก: Single Acting (Spring Return) หรือ Double Acting

สี: ส้ม, ฟ้า, ดำ, เทาเข้ม เรายอมรับสีและแบรนด์ OEM

แรงดันใช้งานของแอคชูเอเตอร์นิวเมติก: 0.3~0.8MPa

การเชื่อมต่อด้านล่าง: ISO 5211

มาตรฐานโซลินอยด์วาล์ว: Namur

อุปกรณ์เสริมของแอคชูเอเตอร์นิวเมติก: กล่องลิมิตสวิตช์, โซลินอยด์วาล์ว, โพซิชันเนอร์

ขนาดแอคชูเอเตอร์นิวเมติก

รุ่น

A



B



C D H×I G N J K L M การเชื่อมต่ออากาศ ATO32 110 45
45 20 12 12 27 Æ 36 M5×7.5 M20×25M16×24   172

60
65 20 254 14 27 Æ Æ Æ M20×25165 M20×25M16×24 268 172 330
72 20 14 14 27 Æ Æ Æ M20×25165 M20×25M16×24 268 172 330
83 20 80×30 18 27 Æ 70 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
95 20 80×30 20 27 Æ 27 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
103 20 22 21 27 Æ 70 Æ M20×25NAMUR G1/4" M20×25165 394 268 330
109 20 80×30 22 27 Æ Æ Æ M20×25NAMUR G1/4" M20×25165 394 268 330
121 20 80×30 26 27 Æ 102 Æ M20×25NAMUR G1/4" M20×25NAMUR G1/4" 528 394 330
143 20 80×30 27 27 Æ Æ Æ M20×25NAMUR G1/4" M20×25NAMUR G1/4" 528 394 330
152 20 80×30 32 27 Æ 125 Æ M20×25M12×20 M20×25NAMUR G1/4" AT190 528 330
174 20 80×30 34 27 Æ 125 Æ M20×25M12×20 M20×25NAMUR G1/4" AT190 528 330
206 30 130×30 40 55 Æ 140 M16×24 M20×25AT240   660   330
226 30 130×30 40 55 Æ 140 M16×24 M20×25AT240   660   330
260 30 130×30 50 55 Æ 165 M20×25 M20×25NAMUR G1/2"   แอคชูเอเตอร์นิวเมติกซีรีส์ AT ทำจากลูกสูบคู่ที่ขับเคลื่อนด้วยแร็คและพิเนียน มีสองรุ่น รุ่นหนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Return ซึ่งสามารถเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้, กัดกร่อน, มีฝุ่น, สนามแม่เหล็กแรงสูง, รังสี, การสั่นสะเทือน, สภาพแวดล้อมที่กัดกร่อนทั้งในร่มและกลางแจ้ง   330
294 30 130×30 50 55 Æ 165 M20×25 M20×25NAMUR G1/2"   แอคชูเอเตอร์นิวเมติกซีรีส์ AT ทำจากลูกสูบคู่ที่ขับเคลื่อนด้วยแร็คและพิเนียน มีสองรุ่น รุ่นหนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Return ซึ่งสามารถเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้, กัดกร่อน, มีฝุ่น, สนามแม่เหล็กแรงสูง, รังสี, การสั่นสะเทือน, สภาพแวดล้อมที่กัดกร่อนทั้งในร่มและกลางแจ้ง   การควบคุมอัตโนมัติในด้านพลังงานไฟฟ้า, ปิโตรเคมี, โลหะวิทยา, ปิโตรเลียม, ก๊าซ, เมือง, การก่อสร้าง, การระบายน้ำ, อุตสาหกรรมเคมี, การกลั่นน้ำมัน, การขุด, โรงไฟฟ้า, โลหะวิทยา, สถาปัตยกรรม, ยา, อาหาร, ก๊าซ, การวิจัยทางวิทยาศาสตร์ ฯลฯ
336 30 130×30 60 55 Æ 254 M20×25 M20×25NAMUR G1/2"   แอคชูเอเตอร์นิวเมติกซีรีส์ AT ทำจากลูกสูบคู่ที่ขับเคลื่อนด้วยแร็คและพิเนียน มีสองรุ่น รุ่นหนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Return ซึ่งสามารถเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้, กัดกร่อน, มีฝุ่น, สนามแม่เหล็กแรงสูง, รังสี, การสั่นสะเทือน, สภาพแวดล้อมที่กัดกร่อนทั้งในร่มและกลางแจ้ง   การควบคุมอัตโนมัติในด้านพลังงานไฟฟ้า, ปิโตรเคมี, โลหะวิทยา, ปิโตรเลียม, ก๊าซ, เมือง, การก่อสร้าง, การระบายน้ำ, อุตสาหกรรมเคมี, การกลั่นน้ำมัน, การขุด, โรงไฟฟ้า, โลหะวิทยา, สถาปัตยกรรม, ยา, อาหาร, ก๊าซ, การวิจัยทางวิทยาศาสตร์ ฯลฯ
385 30 130×30 60 55 Æ 254 M20×25 M20×25NAMUR G1/2"   แอคชูเอเตอร์นิวเมติกซีรีส์ AT ทำจากลูกสูบคู่ที่ขับเคลื่อนด้วยแร็คและพิเนียน มีสองรุ่น รุ่นหนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Return ซึ่งสามารถเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้, กัดกร่อน, มีฝุ่น, สนามแม่เหล็กแรงสูง, รังสี, การสั่นสะเทือน, สภาพแวดล้อมที่กัดกร่อนทั้งในร่มและกลางแจ้ง   การควบคุมอัตโนมัติในด้านพลังงานไฟฟ้า, ปิโตรเคมี, โลหะวิทยา, ปิโตรเลียม, ก๊าซ, เมือง, การก่อสร้าง, การระบายน้ำ, อุตสาหกรรมเคมี, การกลั่นน้ำมัน, การขุด, โรงไฟฟ้า, โลหะวิทยา, สถาปัตยกรรม, ยา, อาหาร, ก๊าซ, การวิจัยทางวิทยาศาสตร์ ฯลฯ
516 30 130×30 60 55 Æ 254 Æ M20×258-M16×25 M20×25NAMUR G1/2" การประยุกต์ใช้ผลิตภัณฑ์ แอคชูเอเตอร์นิวเมติกซีรีส์ AT ทำจากลูกสูบคู่ที่ขับเคลื่อนด้วยแร็คและพิเนียน มีสองรุ่น รุ่นหนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Return ซึ่งสามารถเหมาะสำหรับสภาพแวดล้อมที่ติดไฟได้, กัดกร่อน, มีฝุ่น, สนามแม่เหล็กแรงสูง, รังสี, การสั่นสะเทือน, สภาพแวดล้อมที่กัดกร่อนทั้งในร่มและกลางแจ้ง การควบคุมอัตโนมัติในด้านพลังงานไฟฟ้า, ปิโตรเคมี, โลหะวิทยา, ปิโตรเลียม, ก๊าซ, เมือง, การก่อสร้าง, การระบายน้ำ, อุตสาหกรรมเคมี, การกลั่นน้ำมัน, การขุด, โรงไฟฟ้า, โลหะวิทยา, สถาปัตยกรรม, ยา, อาหาร, ก๊าซ, การวิจัยทางวิทยาศาสตร์ ฯลฯ
