เครื่องดําเนินอากาศแบบทํางานเดียว
>
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | OEM |
| ได้รับการรับรอง | CE,ATEX,ISO9001 |
| หมายเลขรุ่น | AT32-AT400 |

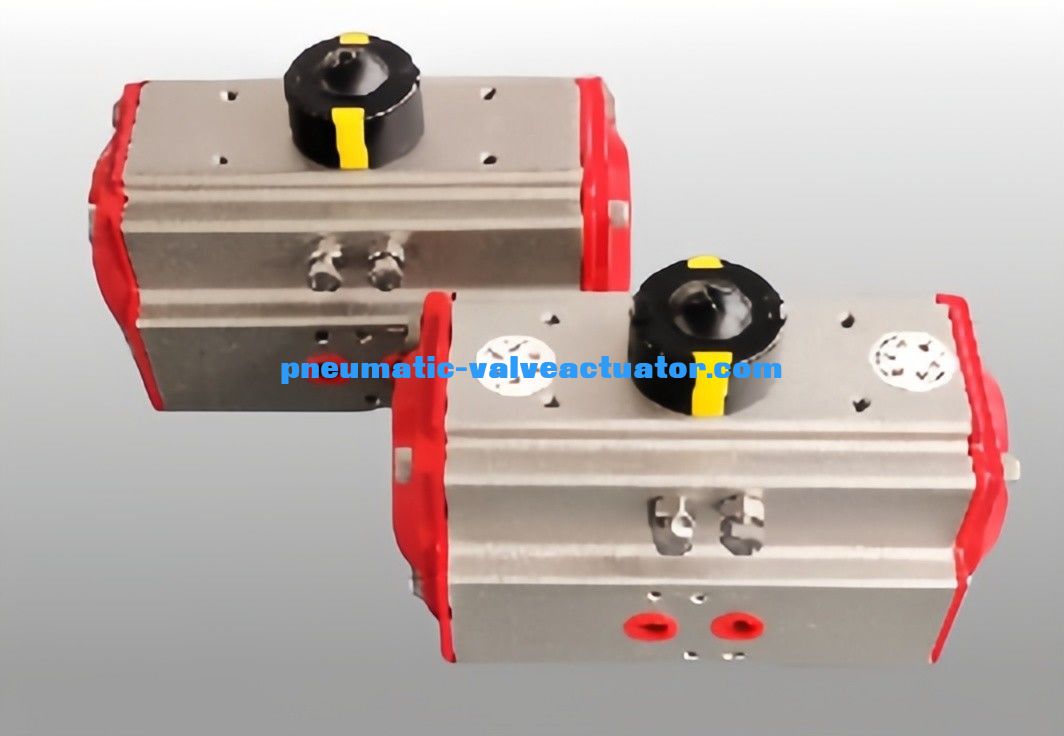

90 องศา Single Action Pneumatic Actuator สําหรับวาล์ว
เครื่องขับเคลื่อนปนูเมติก
| วัสดุ | อัลลูมิเนียมสกัด |
| มุมหมุน | 0 ~ 90 องศา ± 5 ° |
| โครงสร้าง | เครื่องดําเนินการหมุนเรียงและพีเนี่ยน |
| ความดันในการทํางาน | 2 ~ 8bar |
| การบํารุงผิว | เครื่องยืดยาว |
| อุณหภูมิการทํางาน | อุณหภูมิปกติ: -20oC ((-4°F) ~ 80oC (+176°F) อุณหภูมิสูง: -15oC ((+5°F) ~ 150oC (+302°F) อุณหภูมิต่ํา: -40oC ((-104°F) ~ 80oC (+176°F) |
| การเชื่อมต่อ | NAMUR, ISO5211 และ DIN3337 |
| การใช้งาน | วาล์วลูกบอล, วาล์วกระพริก, และเครื่องหมุน |
| สีปลาย | สีเทา สีดํา สีฟ้าฟ้า สีฟ้าเข้ม สีแดง สีส้ม |
การก่อสร้างเครื่องขับเคลื่อนอากาศ AT
1. ตัวชี้วัด
ตัวชี้ตําแหน่งที่มี NAMUR เหมาะสําหรับการติดตั้งอุปกรณ์เสริม เช่น กล่องสวิทช์ขั้นต่ํา เครื่องตั้งตําแหน่ง และอื่น ๆ
2พีเนียม
ปิเนียนมีความละเอียดสูงและรวมกัน ผลิตจากเหล็กสแตนเลส นิเคิล ตรงกับมาตรฐานล่าสุดของ ISO5211, DIN3337, NAMURขนาดสามารถปรับแต่งและเหล็กไร้ขัดมีมี.
3. ร่างเครื่องขับเคลื่อน
ตามความต้องการที่แตกต่างกัน, อัลลูมิเนียมสกัดกรอบ ASTM6005 สามารถได้รับการรักษาด้วย anodized แข็งแรง, สีพอลิเอสเตอร์ขยะสี (มีสีที่แตกต่างกัน เช่นสีฟ้า, ส้ม,สีเหลือง เป็นต้น) หรือ PTFE หรือเคลือบ nickel
4หมวกปลาย
โพลีเอสเตอร์อลูมิเนียมสับทิมเป็นผง สีต่าง ๆ สี PTFE หรือเคลียร์
5พิสตัน
พิสตองเตียงคู่ถูกทําจากอะลูมิเนียมท่อแบบดับเคราะห์ด้วย anodized แข็งแรงหรือทําจากเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กการหมุนกลับโดยเพียงแค่การหมุนหมุนพิสตัน.
6การปรับการเดินทาง
โบลท์ปรับการหยุดการเคลื่อนที่ภายนอกที่อิสระสองตัวสามารถปรับ 5 ̊ ในทิศทางเปิดและปิดได้ง่ายและแม่นยํา
7. สปริงความสามารถสูง
สปริงเคลือบแบบติดตั้งล่วงหน้าถูกทําจากวัสดุที่มีคุณภาพสูง เพื่อป้องกันการกัดกร่อนและอายุการใช้งานยาวนานซึ่งสามารถถอนได้อย่างปลอดภัยและสะดวกสบายเพื่อตอบสนองความต้องการของทอร์คที่แตกต่างกัน โดยการเปลี่ยนแปลงปริมาณสปริง.
8. หมุนและแนวทาง
ผลิตจากวัสดุประกอบที่มีความเหนี่ยวเหนี่ยว และใช้ได้นาน เพื่อหลีกเลี่ยงการสัมผัสโดยตรงระหว่างโลหะ การบํารุงรักษาและเปลี่ยนเป็นเรื่องง่ายและสะดวก
9. O-ring
O-ring ยาง NBR ให้การทํางานที่ไร้ปัญหาในช่วงอุณหภูมิมาตรฐาน สําหรับอุณหภูมิสูงและต่ํา, วิตอนหรือซิลิโคนถูกใช้
| รุ่น | A | B | C | D | H × I | G | N | J | K | L | M | การเชื่อมต่อทางอากาศ |
| ATO32 | 110 | 45 | 45 | 20 | 50×25 | 12 | 9 | Æ36 | M5×75 |
G1/8" |
||
| AT040 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5×75 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80×30 | 18 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80×30 | 21 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Æ70 | Æ50 | M8 × 13 | M6 × 10 | NAMUR G1/4" |
| AT105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 × 13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Æ125 | Æ102 | M12 × 20 | M10 × 16 | NAMUR G1/4" |
| AT190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130×30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130×30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130×30 | 60 | 55 | Æ254 | Æ165 | 8-M16 × 25 | M20 × 25 | NAMUR G1/2" |
การใช้สินค้า
เครื่องปนูมาติกแอคจูเอเตอร์สาย AT ผลิตจากพิสตันสองตัวที่ขับเคลื่อนโดยราคและพีเนี่ยน มีสองรุ่น หนึ่งคือรุ่น Dual Acting และอีกรุ่นคือรุ่น Spring Returnซึ่งสามารถใช้ได้กับสารเผาไหม้ต่างๆสภาพแวดล้อมในภายในหรือภายนอก
การควบคุมอัตโนมัติในสาขาพลังงานไฟฟ้า, ปิโตรเคมี, โลหะ, น้ํามัน, ก๊าซ, เมือง, การก่อสร้าง, การระบายน้ํา, อุตสาหกรรมเคมี, การชําระน้ํามัน, การทําเหมืองแร่, โรงไฟฟ้า, โลหะ, สถาปัตยกรรมยาอาหาร ก๊าซ วิจัยวิทยาศาสตร์ เป็นต้น
